　　一直以來，物理學科中很多抽象問題難倒了很多學生，而今，人工智能有望帶來新的學習方式。

　　最近，卡爾加里大學和 Adobe研究院的論文提出了一種新可能：用AI系統將物理課本上的圖表變成動畫，演示物理原理的過程，從而讓抽象的物理直觀化。

　　Aditya Gunturu 等人發表的這篇關于增強物理AI系統論文，論文命名的增強物理AI系統為Augmented Physics，這是一個結合了機器學習的創作工具，可以將靜態的物理圖表轉換成嵌入式的交互式物理模擬。

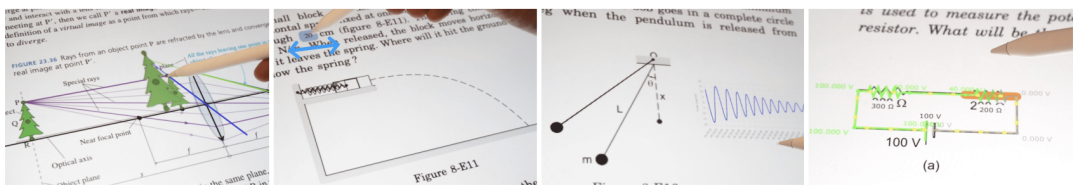

　　只需在物理圖表上繪畫一個方框標記識別范圍，AI 就能在分析之后將其變成可交互的動圖。它支持各種物理主題，如光學、鐘擺、電路、透鏡、斜坡滑行……

　　該團隊在論文中指出，基于靜態文檔創建交互式解釋內容的想法并不新鮮，但這項研究有三大貢獻：

　　提出了一種全新的圖像到模擬工作流程。之前的研究關注的是文本到文本或文本到圖表的工作流程，但它們不足以滿足物理圖表和模擬的需求，這需要更關注圖像的方法。

　　為增強物理模擬工具的設計空間做出了貢獻。為了設計這個系統，該團隊執行了一個形成性啟發(formative elicitation)研究。他們詢問了 7 位物理課講師，了解了他們增強物理教材的方式。

　　基于這些結果，他們找到了四大關鍵的增強策略：增強實驗、動畫圖表、雙向綁定、參數可視化。

　　該論文發布后得到了很多人的認可，人們都從中看到了提升學生學習效率的潛力，未來增強物理AI系將用于課堂之中，也或?qū)⒔Y(jié)合AR達到更好的自主學習效果，可以說，這將重塑教育的未來。

　　01

　　如何使用增強物理AI系統?

　　在 Augmented Physics 創建一個工作流程的步驟如下：

　　1. 導入教科書頁面

　　Augmented Physics 支持計算機端和移動端，用戶可以通過手機拍照上傳，也可以直接導入 PDF。

　　2. 選擇模擬類型

　　Augmented Physics 可以讓涉及運動學、光學和電路的相關圖像動起來。不屬于這些分類的圖像，“動畫”功能也能讓它動起來。

　　3. 提取并分割圖像

　　用戶可以在特定區域用方框和點把要動起來的區域畫出來?！　?/p>

　　4. 定義分割后的圖像

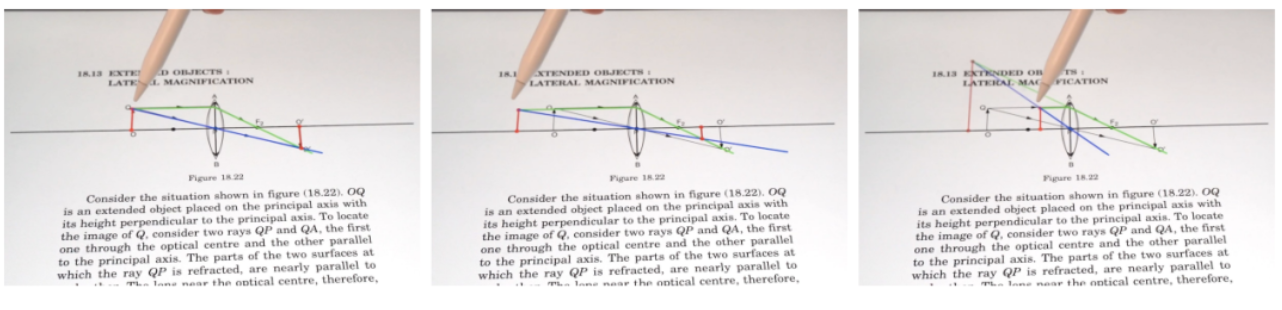

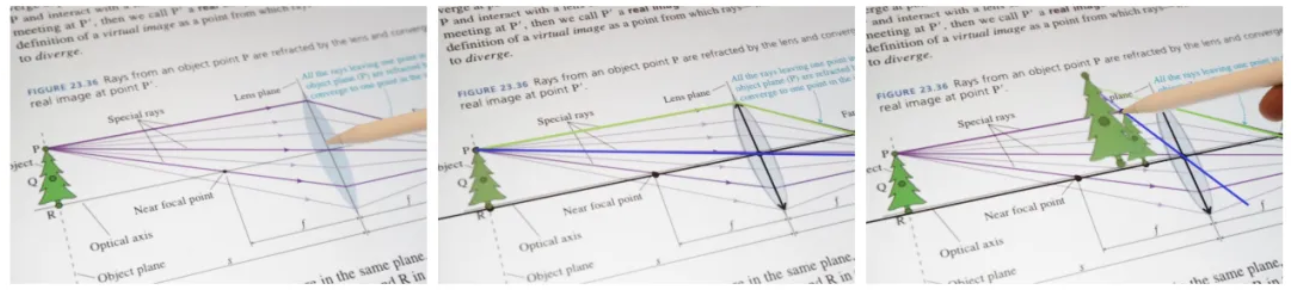

　　分割完成后，需要標明分割出來的物體在整個系統中的角色，比如下面的這張透鏡成像圖，就標記了焦點 F、透鏡、和投影對象。

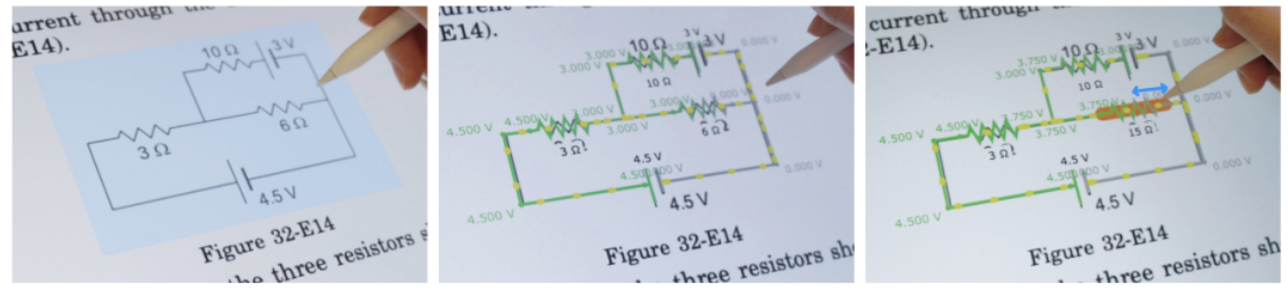

　　對于電路圖，Augmented Physics 可以通過圖像識別，自動識別電阻器和電池等元素。

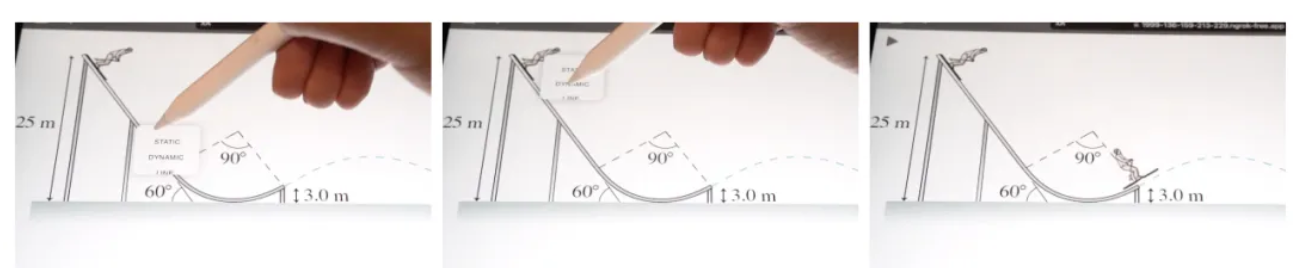

　　5. 生成并運行模擬。圖像分割完成并分配角色之后，系統會將分割得到的圖像轉換成適合物理模擬的多邊形，進而生成模擬。如圖 7 中斜坡滑行的示例。

　　6. 通過參數操作與模擬實現交互。用戶可以靈活地調整模擬中的參數，例如動態對象的質量、靜態對象的摩擦力和彈簧力常數。系統還可以識別文本或圖像中的參數值，使用戶能夠操作頁面上的數值。例如，在電路模擬中，用戶可以修改電阻和電池的值，以動態改變模擬結果。此外，該系統還能自動將文本中的數值鏈接到模擬中對象的特定屬性，并且用戶可以編輯這些屬性。

　　02

　　增強物理AI系統有哪些功能?

　　根據研究結果，該研究團隊確定了四個關鍵的增強策略：

　　1.增強實驗： 讓用戶直接操作圖表，如，用戶在選取電路圖后，該系統會生成模擬，用戶可以通過調整數值來與之交互，這使他們能夠?qū)崟r觀察電路中各點之間電流和電壓的變化。

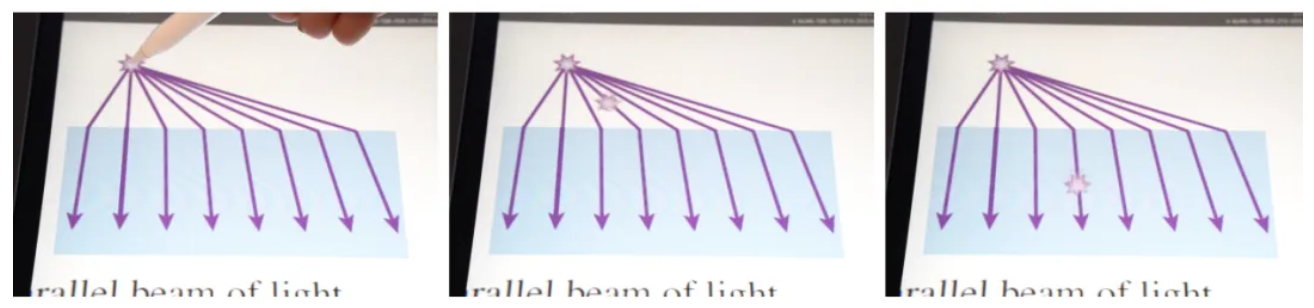

　　2.動畫圖表：可將靜態圖表轉換成循環動態動畫，用戶可以指定分段對象要遵循的路徑，從而創建模擬運動的動畫。例如，展示光線如何沿著不同的路徑反射，或者物體如何沿著軌道運動。此外，與僅限于可用模擬的增強實驗不同，動畫圖可以應用于任何圖表。

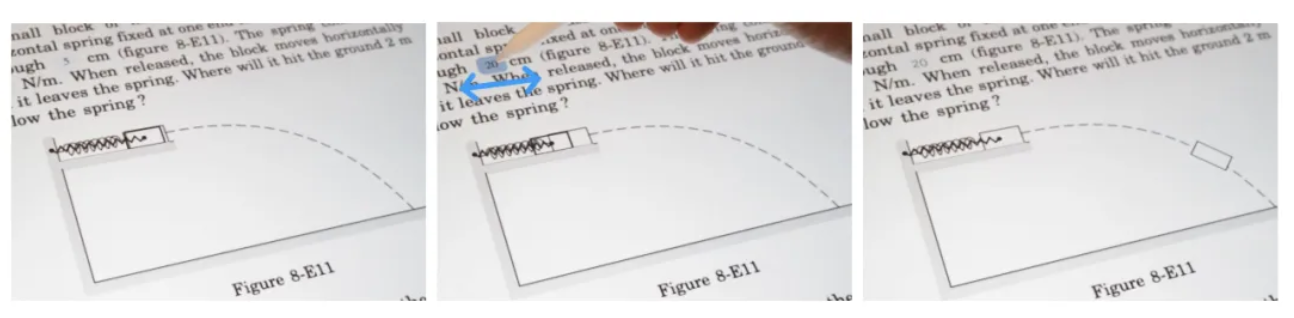

　　3.雙向操控： 雙向操作器使用戶能夠?qū)⑽谋局械膮?shù)值鏈接到相關的模擬，此功能允許學生直接在文本中調整這些值并實時觀察變化。例如，將文本中球的高度與圖表中球的高度綁定，修改其中一個值，另一個值也會隨之自動改變。

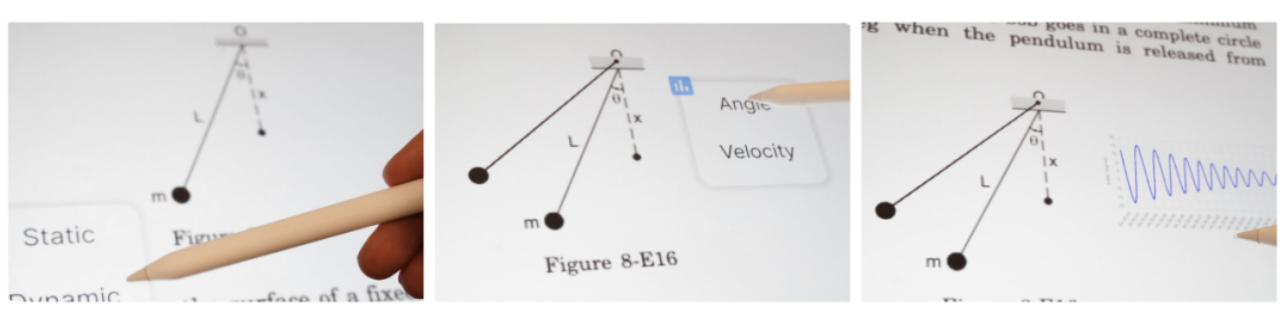

　　4.參數可視化：允許用戶通過動態圖形可視化所選值，系統通過基本的時間序列圖對其進行可視化。例如，顯示鐘擺角度隨時間的變化曲線圖。

　　03

　　增強物理AI系統的前景

　　Augmented Physics實際落地中將有哪些可能性?論文提到：

　　1.處理誤報并賦予教師更多控制權：增強物理學的商業可行版本將涉及物理教學的所有主題的完全可用性。因此，未來的實施應包括各種物理學概念的模擬器，如分子動力學等。同樣，用戶應獲得更大的控件集來與模擬內容進行交互。完全部署的系統可以從基于插件的系統中受益，教師可以創建自己的模擬器，其他人可以使用這些模擬器創建動態和交互式嵌入式模擬，以促進更加個性化的教學。

　　2.與AR設備集成：管空間限制阻礙了頁面上的直接圖表增強，但 AR 硬件的進步可能會使這種方法變得可行。未來，有望將 Augmented Physics 集成到 AR 頭顯中，提供更沉浸式的學習體驗;

　　3.更大規模的部署：研究人員計劃在更大的范圍內部署 Augmented Physics，并評估其在課堂環境中的學習效果。

　　此前，多知報道了Gatekeep這個AI工具，其可以將學科問題轉化為簡單有趣的教育講解視頻；而增強物理AI系統跟Gatekeep又有所不同，Augmented Physics是一個聚焦物理學科的模型，而非直接的工具，且Augmented Physics生成的是可以互動操作的動畫，不是視頻講解。

　　期待該系統早日產品落地，投入到實際應用中。

　　(論文原文：https://arxiv.org/pdf/2405.18614)
